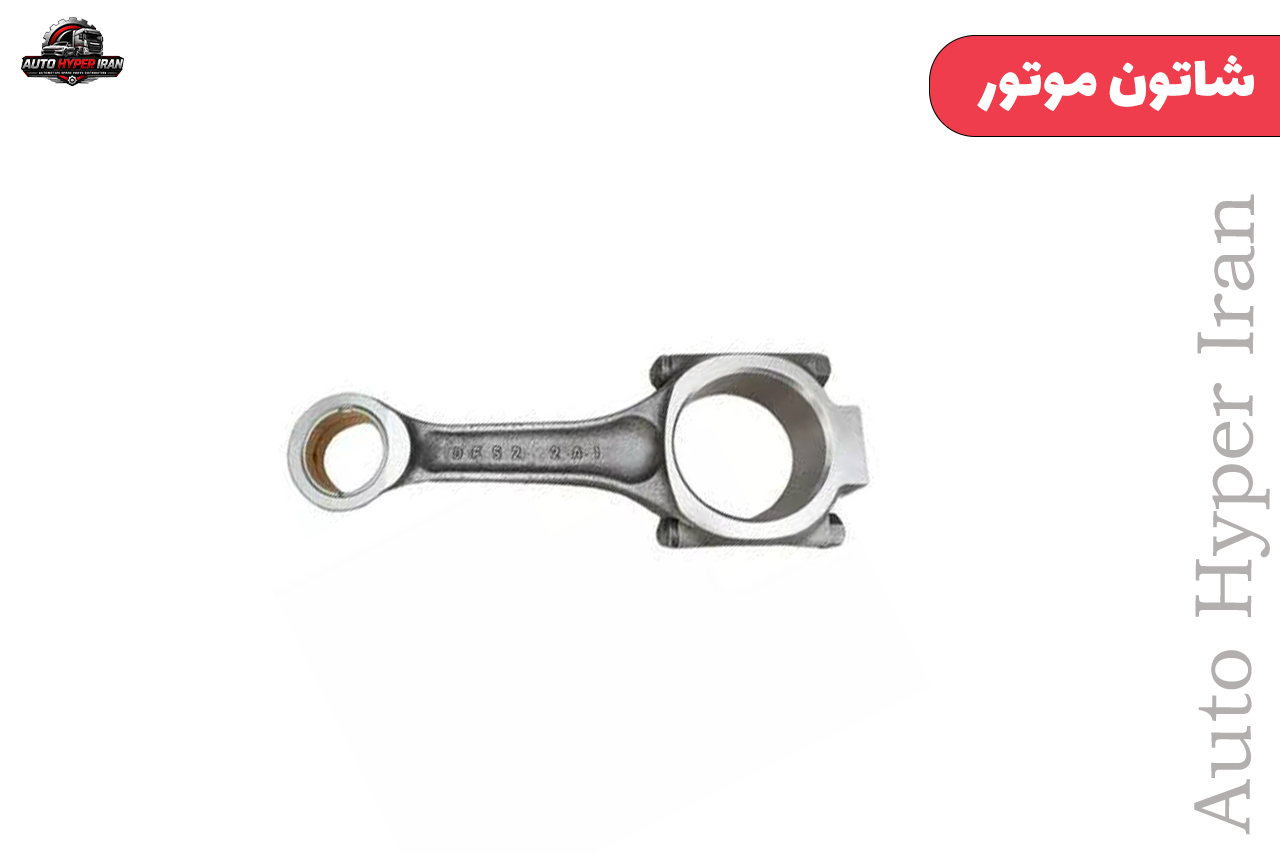

شاتون موتور

توضیحات

وظیفه شاتون

✅ تبدیل حرکت خطی به دورانی: شاتون، نیروی حاصل از انبساط گاز در سیلندر که باعث حرکت پیستون به سمت پایین می‌شود را به میل‌لنگ منتقل کرده و باعث چرخش آن می‌گردد.

✅ انتقال نیرو: نیروی پیستون را به طور مستقیم به یاتاقان‌های متحرک میل‌لنگ وارد می‌کند.

✅ حفظ موقعیت پیستون: به همراه میل‌لنگ، موقعیت پیستون را در سیلندر ثابت نگه می‌دارد.

اجزای شاتون

شاتون معمولاً از سه بخش اصلی تشکیل شده است:

1. سر بزرگ (Big End): این قسمت به میل‌لنگ متصل می‌شود و دارای یاتاقان‌های متحرک (بوش شاتون) است.
2. سر کوچک (Small End): این قسمت به پیستون متصل می‌شود و معمولاً با یک بوش برنجی یا مسی، محل اتصال گژنپین (Piston Pin) است.
3. بدنه شاتون (Connecting Rod Body): میله‌ای که سر بزرگ و سر کوچک را به هم وصل می‌کند و معمولاً به شکل I یا H طراحی می‌شود تا استحکام و وزن بهینه‌ای داشته باشد.

علائم خرابی شاتون

خرابی شاتون معمولاً با صداهای مشخص و شدیدی همراه است که نشان‌دهنده آسیب جدی به موتور است:

🔴 صدای تق‌تق شدید و ضربه‌ای از موتور (Knocking Sound): این صدا که با افزایش دور موتور بلندتر می‌شود، معمولاً ناشی از خرابی یاتاقان شاتون (یاتاقان متحرک) است. لق شدن بیش از حد شاتون روی میل‌لنگ باعث این صدا می‌شود.

🔴 شکستن شاتون: در موارد بسیار نادر و در اثر فشار بسیار زیاد یا عیب ساخت، ممکن است شاتون بشکند. این اتفاق معمولاً باعث تخریب شدید موتور می‌شود، زیرا شاتون شکسته با قطعات دیگر برخورد می‌کند.

🔴 کج شدن شاتون: در اثر ضربه شدید یا دودی کردن موتور (Hydro-lock)، ممکن است شاتون کج شود که باعث حرکت غیرعادی پیستون و آسیب به سیلندر و پیستون می‌گردد.

دلایل خرابی شاتون

• کاهش سطح روغن موتور: مهم‌ترین دلیل خرابی یاتاقان شاتون. کمبود روغن باعث افزایش اصطکاک و سایش شدید می‌شود.
• کیفیت پایین روغن موتور: استفاده از روغن نامناسب یا با ویسکوزیته (غلظت) اشتباه.
• عیب ساخت یا کیفیت پایین شاتون/یاتاقان: استفاده از قطعات غیراستاندارد.
• استفاده طولانی مدت بدون تعمیر: فرسودگی طبیعی قطعات.
• دودی کردن موتور (Hydro-lock): ورود مایعات (مثل آب یا بنزین) به داخل سیلندر که قابل تراکم نیستند و باعث ایجاد فشار ناگهانی و شدید به شاتون و میل‌لنگ می‌شوند.
• دور گرفتن بیش از حد موتور (Over-revving): اعمال تنش بیش از حد به قطعات موتور.

نکات مهم در مورد شاتون

• تعویض به صورت دسته‌ای: هنگام تعویض شاتون یا یاتاقان شاتون، معمولاً توصیه می‌شود هر شش شاتون (در موتورهای 6 سیلندر) یا هر چهار شاتون (در موتورهای 4 سیلندر) به صورت همزمان تعویض یا بررسی شوند.
• اهمیت یاتاقان: در اکثر موارد، خرابی شاتون در واقع خرابی یاتاقان‌های آن است. تعویض به موقع یاتاقان‌ها می‌تواند از آسیب دیدن شاتون و میل‌لنگ جلوگیری کند.
• جنس شاتون: شاتون‌ها باید از فولاد آلیاژی مستحکم ساخته شده باشند تا بتوانند فشارهای وارده را تحمل کنند.
